　　電纜識別儀是一種緊湊型的儀器，它可以起到識別電纜的作用，而且非常準確、可靠。我們知道，要想讓一個工具能夠發揮更多的能力，就要對這樣工具有深刻的了解。所以，今天小編就帶大家了解一下電纜識別儀原理，以助大家更好的使用它。


　　

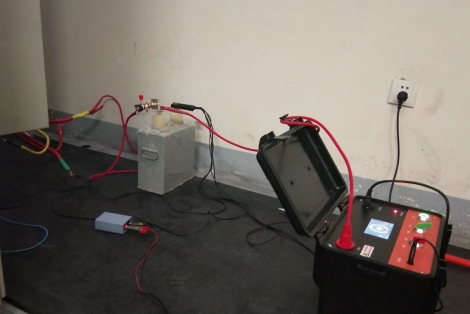

　　電纜識別儀是用于將某一特定電纜從一束電纜中識別出來的專用儀器。它是緊湊型儀器，裝在鋁合金箱內，由一個信號發生器，一個帶傳感器的接收機及連線構成。

　　

　　1、電纜識別儀構思獨特，設計巧妙，操作更簡捷方便。

　　

　　2、判別更靈敏，快速，準確。

　　

　　3、產品參數編輯（1）信號發生器：電源：AC220V 50HZ功率：1.5KVA方式：間歇調制。（2）信號接收器：檢測方向及大小。

　　

　　4、準備測試編輯1、主機準備連接：（1）在進行測試工作之前，將被測電纜斷電，其周圍環境應處于安全狀態。（2）發生器與被測電纜相連，紅色夾子與被識別電纜的一根芯線或幾根芯線連到一起。將黑色夾子與地釘相連。（3）將電纜遠端的芯線與地釘相連。（4）將電纜兩端的鎧裝與地線斷開。（5）將電源線插入電源插座。

　　

　　開機：（1）打開主機電源開關，對主機供電。（2）主機開始間斷向電纜發出脈動直流信號，輸出脈動電流信號為30A左右。

　　

　　接收機準備（1）緩慢調節靈敏度[1]旋鈕，使電表開始指示。（2）注意傳感器插入電纜的方向及接收機表頭擺動幅度的大小。

　　

　　電纜識別儀原理測試1、設置測試回路為保證儀器的正常使用，應注意設置測試回路。將紅色輸出插孔與要識別的電纜的芯線相連，將黑色輸出插孔與地相連，將電纜芯線在遠端與地相連。輸出電流在電纜線中沿箭頭方向流向遠端，通過大地返回發生器，將被識別電纜的所有芯線連到一起，能得到較清楚的信號。

　　

　　2、儀器校準校準接收機時，要在始端處用傳感器卡住電纜（接近發生器），箭頭指向電流方向，即指向電纜遠端，然后在需要檢測處用相同的接收靈敏度進行檢測，用傳感器將每一根電纜都卡一遍，箭頭方向指向電纜遠端，當卡住需要識別的電纜時，接收機表頭顯示讀數為4-6格，且向右偏擺。所有其它電纜要么沒有讀數，要么讀數極小且電流方向相反，即向左偏擺。

　　

　　3、測試實例由于電纜屏蔽層通常與地相連，如果電纜束中，其它電纜也接到公共地上，發生器上黑色輸出插孔可連到公共地上，返回電流在幾根電纜屏蔽層進行分配，將返回電流分成許多支流，意味著被識別電纜的差值電流較大，有用信號較清楚，“差值”的意思是輸出電流和其分得的返回電流在同一通道內。

　　

　　相信大家通過對電纜識別儀原理的了解，能夠更好的使用電纜識別儀。
