電纜識別儀操作指南 二（不帶電電纜識別）
時間: 2022-11-13 10:50
瀏覽次數：
電纜識別儀不帶電識別時，當識別正確時，該指示燈亮并伴有蜂鳴器滴滴滴聲。（呈現出與發射機一致的周期性亮、滅變化）
電纜識別儀的發射機和接收機采用單片機編碼、解碼技術和廣泛應用在通信領域里的PSK技術。在發射卡鉗上發射平均值為0 的相位編碼信號，電纜識別儀接收機中的單片機對接收的信號經過硬件和軟件的濾波后，再進行相位識別。將發射卡鉗和接收卡鉗的箭頭指向電纜終端，當接收機卡鉗鉗住某根電纜，接收機電流表右偏，同時伴有聲光指示。而鉗住其它的電纜，電流表左偏，電流方向與被識別電纜的電流方向相反，沒有聲光指示。這就體現了被識別的目標電纜的唯一性。很容易將被識別電纜從多根電纜中做出明確判別。又由于被識別電纜上的信號電流強度全線都是一樣的，接收卡鉗在電纜沿線所接收到的電磁信號強度一致，識別的電纜不受被識別電纜長度的限制。
電纜識別儀發射機面板圖
電纜識別儀接收機面板圖
測試步驟一 欲識別電纜測試前連線處理
⑵發射機接線：將輸出線與發射機信號輸出端“紅、黑”對應相連；輸出線另一端紅夾子接至目標電纜中對端已接地的芯線上或始端鋼鎧上；黑夾子線可靠接至始端系統地上。【注】紅、黑兩夾子之間的回路電阻要小于2.5KΩ。
測試步驟二 測試前儀器接線
電纜識別儀發射機面板圖

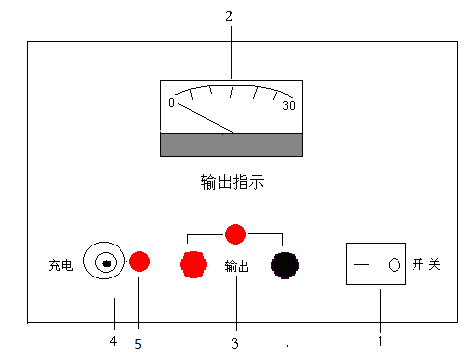

電纜識別儀面板功能介紹
1、電源開關：控制整個發射機電源的通斷。
2、表頭：指示輸出信號電流的大小。
3、紅接線柱：用配套的紅色測試線插入此插孔，另一端測試夾接被測試電纜的芯線，指示燈：識別儀工作輸出狀態指示燈。
黑接線柱：用配套的黑色測試線插入此插孔，另一端測試夾接系統地；
4、電源充電插座：用儀器所配專用12V電池充電器給儀器充電。
5、欠電指示：儀器使用中，當電池電量低時，紅色發光二極管會亮請充電。
1、電源開關：控制整個發射機電源的通斷。
2、表頭：指示輸出信號電流的大小。
3、紅接線柱：用配套的紅色測試線插入此插孔，另一端測試夾接被測試電纜的芯線，指示燈：識別儀工作輸出狀態指示燈。
黑接線柱：用配套的黑色測試線插入此插孔，另一端測試夾接系統地；
4、電源充電插座：用儀器所配專用12V電池充電器給儀器充電。
5、欠電指示：儀器使用中，當電池電量低時，紅色發光二極管會亮請充電。
電纜識別儀接收機面板圖

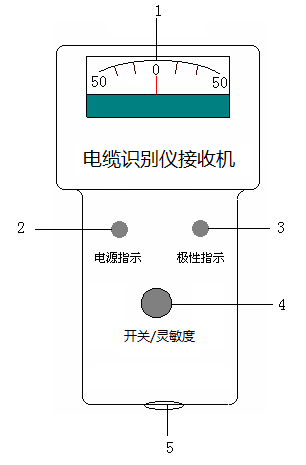

電纜識別儀接收機面板功能介紹：
1、表頭：指示接收信號幅度的大小與極性。
2、電源指示燈：電源開關接通時，指示燈亮。
當開機極性指示燈不亮，無滴聲請更換電池。
3、極性指示燈：當識別正確時，該指示燈亮并伴有蜂鳴器滴滴滴聲。
（呈現出與發射機一致的周期性亮、滅變化）
4、開關/靈敏度：開關控制接收機內部電源的接通與關斷。
可以通過對靈敏度的大小調節解決測試信號串線狀況。
5、卡鉗插座：接收機與接收卡鉗連接插頭。
電纜識別儀不帶電識別接線方式
1. 直連法（不帶電電纜的識別）

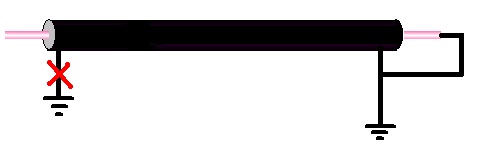

⑴待識別電纜的前期準備：將目標電纜始端鋼鎧與系統地?cái)嚅_(kāi)，再將該電纜終端的任意一好相與系統地短接如下圖。
電纜識別儀不帶電識別接線方式
1. 直連法（不帶電電纜的識別）
⑴待識別電纜的前期準備：將目標電纜始端鋼鎧與系統地?cái)嚅_(kāi)，再將該電纜終端的任意一好相與系統地短接如下圖。
測試步驟一 欲識別電纜測試前連線處理
⑵發射機接線：將輸出線與發射機信號輸出端“紅、黑”對應相連；輸出線另一端紅夾子接至目標電纜中對端已接地的芯線上或始端鋼鎧上；黑夾子線可靠接至始端系統地上。【注】紅、黑兩夾子之間的回路電阻要小于2.5KΩ。

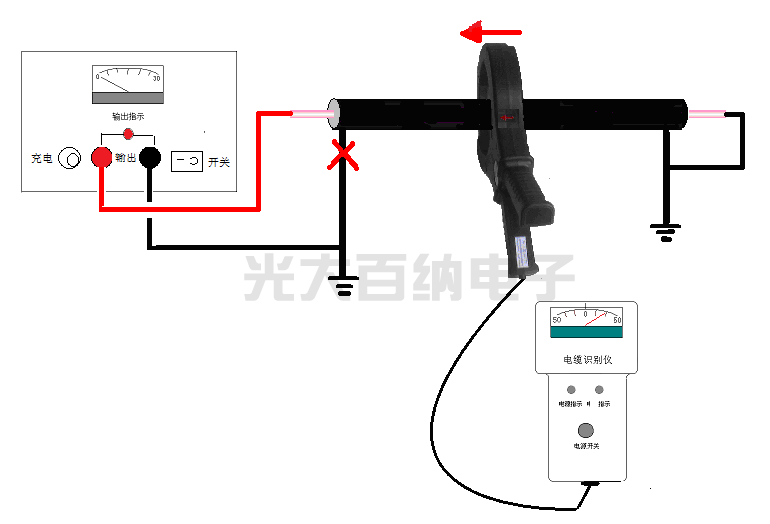

測試步驟二 測試前儀器接線
⑶開 機：打開發射機電源開關，電流表指針呈現周期性擺動。正常情況下，表針在表盤擺動滿刻度或2/3即可。如果表針不擺動，說明接線有錯或回路電阻過大。
⑷基準信號的讀取：接收卡鉗與接收機相連，打開電源開關；在待測電纜始端將接收卡鉗就近卡在已接好線的電纜上（如果卡不到電纜上，可以卡住紅色輸出線）；接收卡鉗箭頭指向電纜始端（指向發射機）；這時應觀察到接收機電流表指針向右偏擺，呈現出與發射機電流表指針一致的周期性擺動，同時極性指示燈呈現亮、滅周期性變化并伴有滴滴滴蜂鳴聲；請記住這一現象和接收卡鉗的箭頭方向，這就是我們要讀取的【基準信號】。這時可攜帶接收機至測試現場進行測試作業。
⑸識別判定：攜帶接收機到識別現場對電纜進行準確識別判定。只能在一條電纜上讀取到與【基準信號】一致的信號，此電纜即為待識別的目標電纜。否則識別有問題?。?！
