電力電纜故障探測培訓教程－高壓閃絡法（1）
電力測試設備纜故障測試，現在流行基本的測試方法有兩種：低壓脈沖測試方法、高壓閃絡測試方法。高壓閃絡測試方法，按取樣方式分，有電壓取樣、電流取樣；按加高壓的方式，分為直接加壓測試（直閃法）、沖擊加壓測試（沖閃法）?，F(xiàn)在大多用沖閃法電流取樣的方式，做高壓閃絡法測試。
電力測試設備纜故障測試，現在流行基本的測試方法有兩種：低壓脈沖測試方法、高壓閃絡測試方法。高壓閃絡測試方法，按取樣方式分，有電壓取樣、電流取樣；按加高壓的方式，分為直接加壓測試（直閃法）、沖擊加壓測試（沖閃法）?，F(xiàn)在大多用沖閃法電流取樣的方式，做高壓閃絡法測試。
高壓閃絡測試的原理，理論分析比較復雜，各種電纜故障測試的理論著作講的都比較專業，初步接觸電纜故障測試的讀者，比較難以理解。下面就智能型電纜故障閃絡測試儀（簡稱閃測儀）說明書中，對高壓脈沖測試方法做以簡單的說明：
幾種閃測儀的外觀如圖1所示：

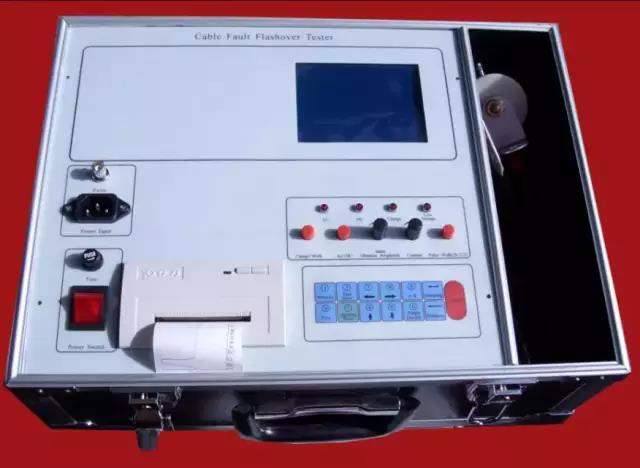

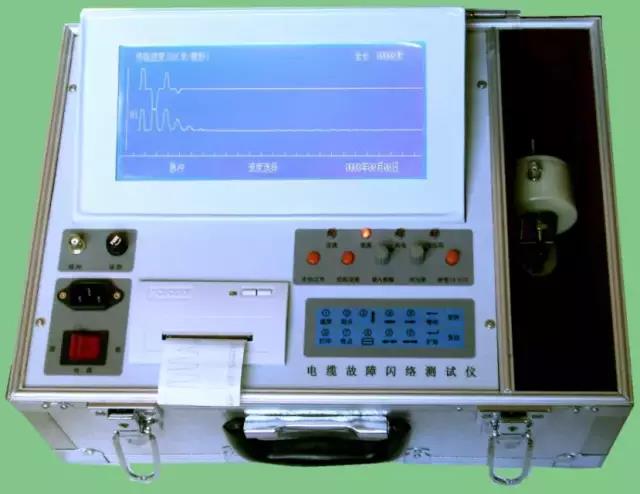

圖1 電纜故障測試儀（閃測儀）圖片
高壓閃絡測試法主要適用于測試電纜的高阻泄漏性故障及高阻閃絡性故障。對于各種低阻故障，在低壓脈沖測試完畢后，也可用高壓閃絡法做驗證測試。高壓閃絡法又分為沖擊高壓閃絡法（沖閃法）和直流高壓閃絡法（直閃法）。下面分別介紹：
一、沖擊高壓閃絡法（沖閃法）連線方法和操作步驟
1、沖閃法測試設備連接及測試波形
沖閃方式其方法多樣、連線各異，這里以電流取樣為例，其連線如圖3所示，測試波形如圖4所示。

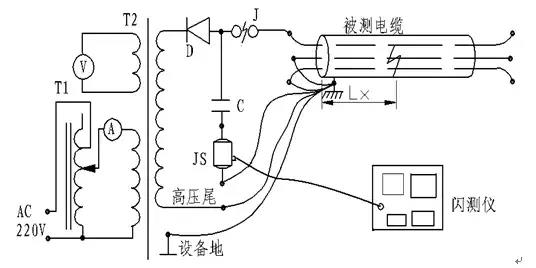

圖3 電流取樣沖閃法接線圖
圖3中：T1 為0－250V調壓器（操作箱）
T2 為1.5－5KVA高壓試驗變壓器
C 為高壓脈沖電容器（1－8цF∕10－40KV）
D 為高壓整流硅堆（高壓PT自帶）。
V 為電壓表（操作箱自帶）
J 為放電球隙（儀器配）
JS 為電流取樣器（儀器配）

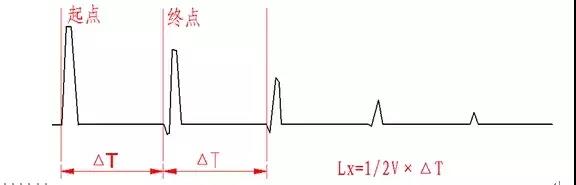

圖4 電流取樣沖閃測試波形
二、沖閃法測試操作步驟
沖閃法測試過程如下：閃測儀開機(上電復位)――復位(主菜單) ――鍵1(故障測試) 鍵3(沖閃)。選擇故障測試(鍵1)后，屏幕顯示工作選擇菜單，按鍵3進入沖閃工作模式（不同的閃測儀、操作過程不同）。
進入沖閃后，屏幕提示沖閃接線圖電流取樣接線圖。根據實踐，電流取樣接線簡單，安全性高，波形易于識別，因此推薦使用電流取樣。電流取樣接線圖如圖3所示。
根據接線圖連接完畢后，再用速度鍵選擇傳輸速度或重新鍵入速度值并回車確認。然后按采樣鍵，儀器進入等待采樣狀態。
調整球隙、輸入振幅旋鈕后，合閘通電對故障電纜升壓。電壓升到一定值，球隙放電。儀器記錄波形。根據波形大小可重新調整輸入振幅，重復采樣。沖閃測試波形如圖4所示。
波形特點：發射脈沖為正脈沖，反射脈沖也為正脈沖但前沿有負反沖。因故障性質不同，負反沖和正脈沖大小有較大區別。定光標時，起點光標選擇正脈沖上升沿與基線交點處（波形拐點處），終點光標選擇負反沖下降沿與基線交點處（波形拐點處）。分別定起點、終點后，屏幕右上角就顯示出故障距離。
三、 直流高壓閃絡法(直閃法)
直閃法適用于測量高阻閃絡性故障。實際測試時，其操作方法和接線圖與沖閃法基本相同(無球隙)。直閃法也分電壓取樣，電流取樣兩種方式。我們推薦使用電流取樣方式。
直閃法電流取樣波形特點與沖閃法相同，定光標方式也相同，因此敘述從略，使用時可參照沖閃測試方式。
高壓閃絡法，測試波形比較低壓脈法，波形識別要復雜一些，都是波形特點也很明確，主要的特征波形就四種，無論多么復雜的波形，主要對特征波形融會貫通的，就比較容易識別。
