多角度講述電力電纜故障的判別方法
我們從用戶管理的角度講述電力電纜故障的判別方法，以供參考。

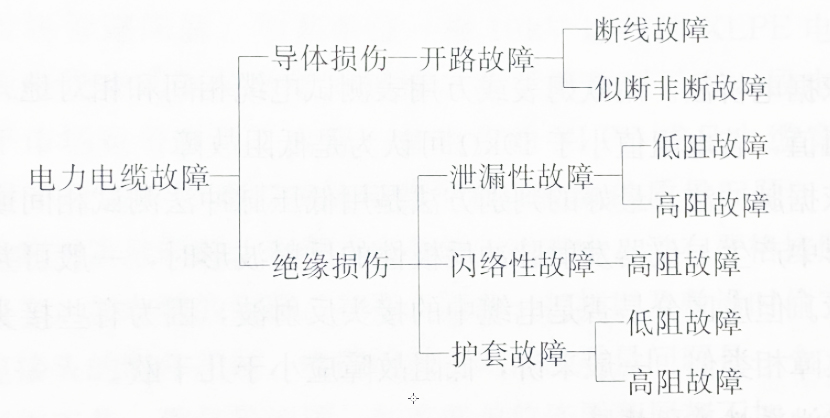

分析故障類型，總結如下:
一、開路故障
開路故障的判斷方法見圖 1。

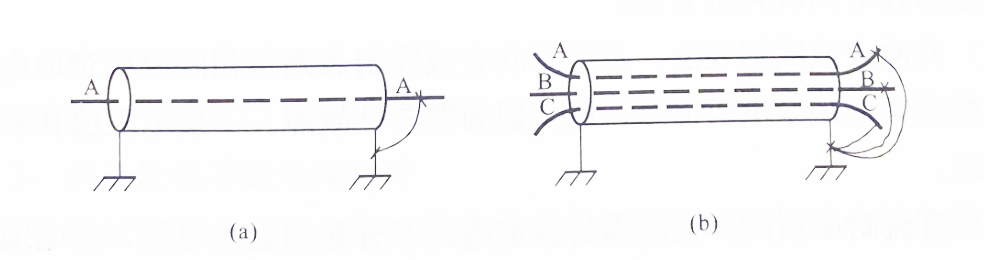

圖1開路故障的判斷方法
(a)單芯電纜;(b)三芯電纜
對于單芯電纜，在終端將芯線與金屬屏蔽層短接，在始端用歐姆表(三用表)測試A到屏蔽層的電阻值RA，RA應稍大于Ro=pL/S(Ω)，一般應滿足RA<2Ro條件。若RA＝∞，為開路故障;若∞＞RA≥2R。為似斷非斷故障。
對于三芯電纜，若電纜有金屬屏蔽層，在終端將三相與金屬屏蔽層短接用歐姆表在始端分別測試三相對屏蔽層以及三相間的電阻值，三相電阻應基本平衡且應滿足RA.B.c<2Ro條件。若RAc、RBc、RAc任意兩組數據與RA、RB、 Rc任意一組數據中的電阻值為無窮大或大于2Ro，時，可判斷為開路故障。若電纜無金屬屏蔽層，可不測試相對地電阻，應測試相間電阻。注意在判別時盡可能不要用兆歐表。
另外一種判別方法就是應用低壓脈沖法測試。通過用脈沖法測試電纜的相對長度及脈沖反射波形來判斷電纜是否存在開路故障，此時無需將電纜另一端短接。此方法對芯線及金屬屏蔽層都可非常有效地檢測。
二、 泄漏性低阻故障(簡稱低阻故障)
如前所述，依據電阻電橋法或依據低壓脈沖法，低阻故障有兩個不同的定義。
(1)依據電橋法。用歐姆表或萬用表測試電纜相間和相對地(或金屬屏蔽層)的電阻值，若電阻值小于10kΩ可認為是低阻故障。
(2)依據脈沖法。最好的判別方法是用低壓脈沖法測試相間或相對地的波形，若波形中產生與儀器發射脈沖反極性的反射波形時，一般可判定電纜存在有低阻故障。但應區分是否是電纜中的接頭反射波，因為有些接頭的反射波極性與低阻故障相類似。一般來講，低阻故障應小于幾千歐。
三、泄漏性高阻故障
相對于低阻故障，若用電阻電橋和脈沖法測試不了的相間或相對地泄漏性故障，通常還有兩種判別方法:
(1)兆歐表或歐姆表法。若用兆歐表或歐姆表測得相間或相對地電阻值遠小于電纜正常的絕緣電阻值時，可判別為泄漏性故障。一般電阻值在數千歐至幾十兆歐。
(2)直流耐壓預試。在電纜的額定電壓下分相加直流電壓，當電纜的泄漏電流值Ig隨預試電壓的升高而連續增大，并遠大于電纜的允許泄漏值時，即可判斷電纜有泄漏性故障，其阻值可進一步通過兆歐表來測試。
四、 閃絡性高阻故障(簡稱閃絡性故障)
由于閃絡性故障幾乎全在高阻狀態，且阻值很高，通常稍低于或相等于電纜正常的絕緣電阻值。因此，在現場只有通過做預試一種方法來判別。
在電纜的允許額定試驗電壓下，當試驗電壓高于某一電壓值時，泄漏電流值突然增大，而當試驗電壓下降后，泄漏電流值恢復正常，此時可判斷電纜存在閃絡性故障。
五、護套故障
在實際中，在66KV以上級特殊電纜才存在護套故障，其故障性質多為泄漏性高阻或低阻故障，所以一般可通過兆歐表或歐姆表來判知。
