如下圖所示，凡是通過設備測量AF間的電阻大小或AF/AB百分或AF電容大小(F點開路時)等來計算出故障距離的各種方法，我們都暫且稱它為電橋法(廣義的)。

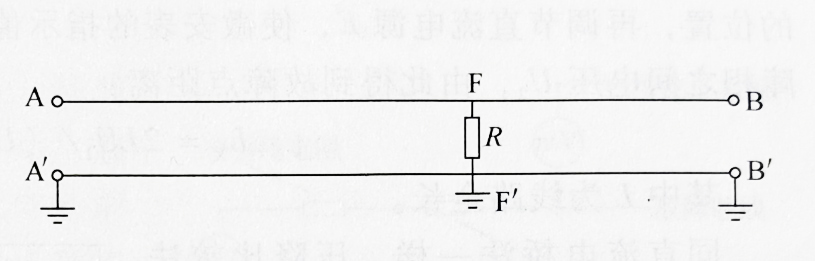

圖：廣義電橋
A、B兩點代表電纜的兩端，F(xiàn)點為故障點，R為絕緣電阻，線AB可以是線芯也可以是金屬護層(測量護層故障時)。
在進行故障性質診斷時，所測得的絕緣電阻在50kΩ以下，就可以選用上述電橋法進行故障測距;對于護層故障，如果想測試故障距離，也可通過電橋法測量。
下面介紹直流電橋法原理與測試步驟。
直流電橋法是一種傳統的電橋測試法。測試線路的連接如圖2所示，將被測電纜故障相終端與另一完好相終端短接，電橋兩臂分別接故障相與非故障相，其等效電路圖如圖3所示。

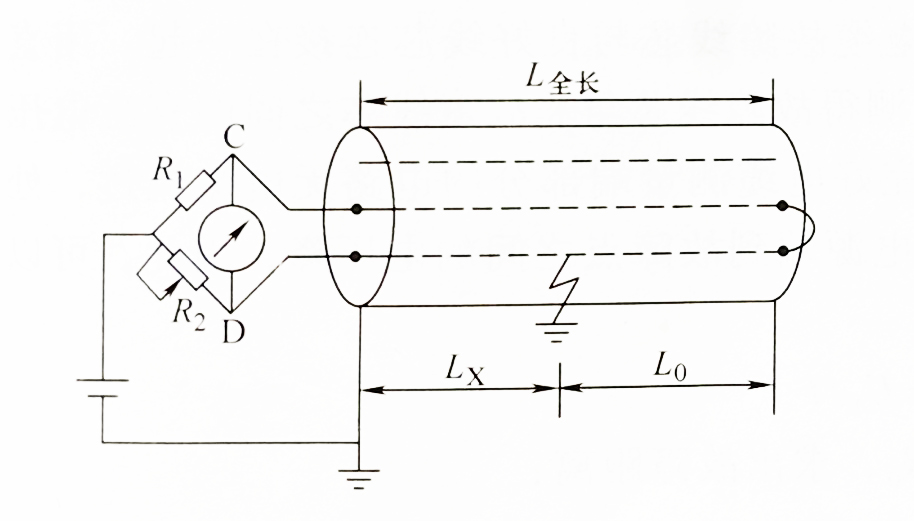

圖2直流電橋接線

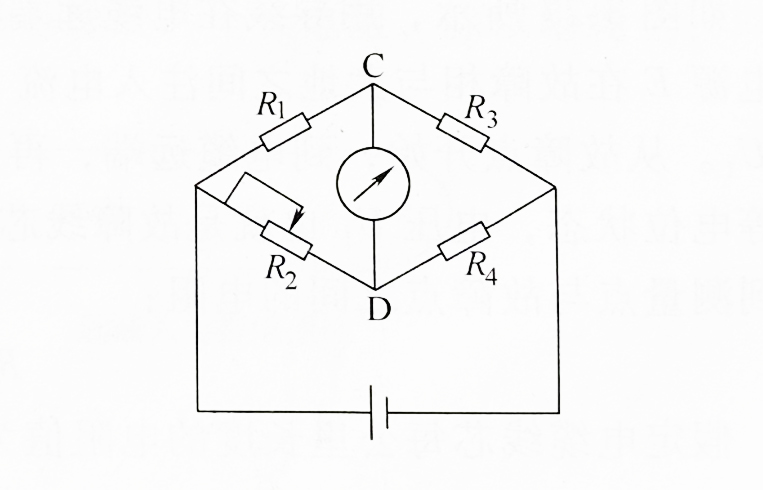

圖 3直流電橋等效電路
仔細調節可變電阻R?數值，使電橋平衡，這時CD間的電位差為0，無電流流過檢流計，此時根據電橋平衡原理可得:R3/R4=R1/R2
R1、R2，為已知電阻，設:R1/R?=K，則R3/R4=K。
由于電纜直流電阻與長度成正比，設電纜導體電阻率為Ro，L全長代表電纜全長， Lx、L0,分別為電纜故障點到測量端及末端的距離，則R3可用(L全長+L0) R0代替，R4可用LxR0代替，根據公式R3/R4=R1/R2可推出:L全長+L0=KLx
而 L。=L全長-Lx
所以 Lx=2L全長/(K+1)
直流電橋法應用中的一個主要問題是，測量精度受測量導引線及接觸電阻影響，導引線及接觸電阻一般在0.01-0.1Ω之間，而高壓電纜線芯或護層電阻也基本是每公里在0.01-0.1Ω之間，因此如果沒有進一步的改進方法，導引線電阻及接觸電阻對測距結果會造成很大的影響。
